OPコネクターからの電源の取り方


WRX-STI (VAB) OPコネクター ( のれんわけハーネス ) からの電源の取り方


 【 必要な工具類 】

  ・ マイナスドライバー ( 普通サイズとそのほかに先端の細い物があると良い )
  ・ プラスドライバー
  ・ 保護用のマスキングテープ、養生テープ、ガムテープ等



 作業のはじめに、ショート等の危険を避けるため、まずバッテリーのマイナス端子を外しましょう。( WRX-STI )
 WRX-STI 以外は、バッテリーセンサーを外して作業しましょう。


 内張の各部に傷が付かないようにマスキングテープ等を貼って保護しておくのがお薦めです。



 ここまでの内装のバラし方は、こちらのページ を参考にして下さい。

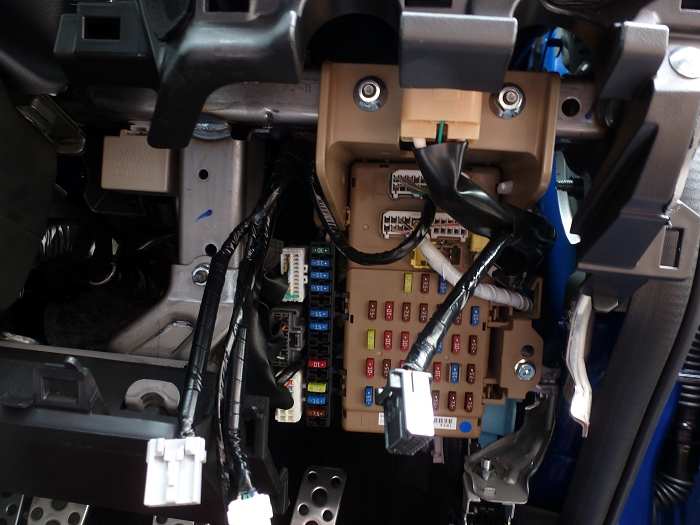

 ヒューズボックスの左隣に縦一列のヒューズホルターがあります。

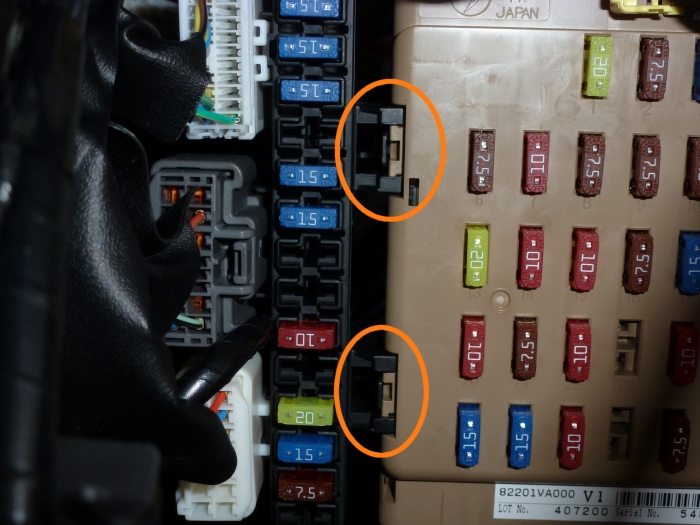

 爪で固定されていますのでマイナスドライバー等で爪を外し手前にスライドさせながら
 この縦一列のヒューズホルダーを外します。

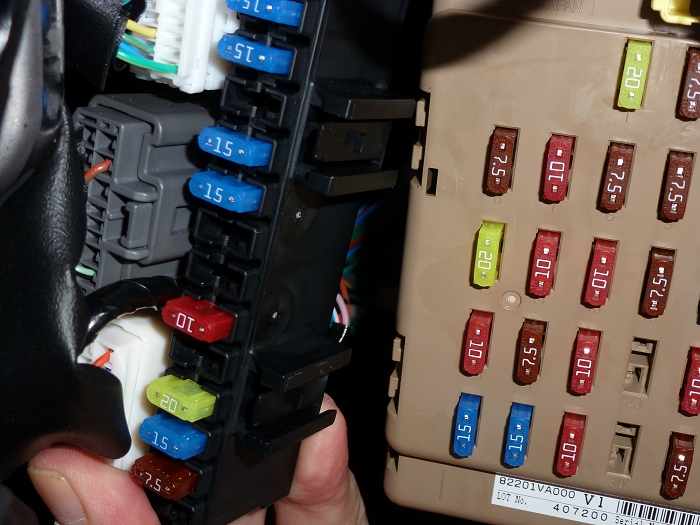

 このように手前にスライドさせて外します。

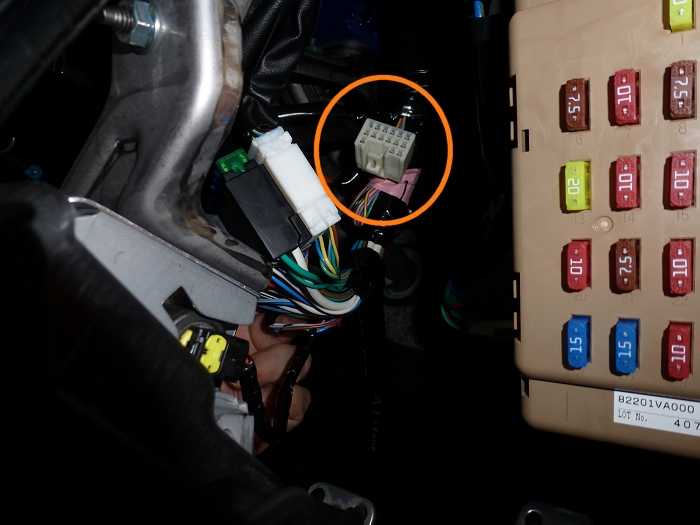

 縦一列のヒューズホルダーを外すと、その左奥にピンクのビニールテープで固定された OPコネクターがあります。

  ※ カーナビ等を取り付けている場合は、既にテープから外されて OP コネクターに他のケーブルが
    繋がっている場合があります。


 この OP コネクターに 「 のれん分けハーネス 」 等を繋いで電源を取ります。



 各配線の主な構成は、以下のようになっています。




 番号  配線色
 1  白 / 赤  常時電源 ( バッテリー電源 )
 2  黄 / 赤  アクセサリー電源
 3  緑 / 黄  IG 電源
 4  紫  イルミネーション電源
 5  桃 / 緑  車速信号
 6  茶 or 茶 / 黄  バックランプ
 7  黒  ボディーアース
 8  灰  サイドブレーキ信号
 11  緑 / 白  ルームランプ信号
 オフディレイ(残光)機能、ウェルカム(アンロック時に点灯)機能も
 同様に働きます。
 12  黄 / 青  トランクスイッチ信号
 14  青 / 赤  バックアップ電源




  なお、「 のれんわけハーネス 」 を使用しないで 「 OP コネクター 」 の配線に直接繋ぐ方法もあります。
  エーモン工業 等から販売されている 「 配線コネクター 」 を使用する方法です。


  ↑ 配線を挟むだけで簡単に接続可能な 「 配線コネクター
    右の写真のようにペンチやプライヤー等を使って配線を挟み込んで使います。
    ( エーモン工業製  品番 : E488  商品名 : 配線コネクター )
