【 第2話 : 取付実例 ( 前編 ) 】

 ▼ IMPREZA-NET オリジナルのスピーカー・ボードを企画!

 製品版が、ほぼ完成です〜 (^-^)v

 現在、装着テストを行っております。 発売開始まで今しばらくお待ち下さいね。m(_ _)m

 …と言うワケで、今回は装着テストを中心に、取付実例をご紹介して行きましょう〜







 ↑ 製品は FRP 製で、白ゲル状態です。 実際の装着時には塗装が必要です。

   スピーカーを入れるための穴は、外側が約 102mm、内側が約 128mm で開けてあります。
   発売時は、全く穴加工していないタイプと、上記の穴開きタイプの2通りを用意する予定です。

   ただし、穴開きタイプでも、ネジ用の穴は未加工です。これは使うスピーカーによって穴位置が
   違うためです。(^^ゞ



 ■ スピーカーの取付と、剛性などについて

  まず、お使いになるスピーカーに合わせて電動ドリル等でネジの穴開け加工を行います。
  必ず塗装前に行っておきましょう。

  スピーカーによっては型紙が付いて来るモノがありますので、型紙がある場合はそれを使って
  取付穴をあけてやります。 型紙が無い場合は現物合わせであけましょう。

  なお、スペシャル・スピーカー・ボードは、全体の形がドーム型に膨らんでいますので、
  このままでも形状的に充分な剛性があります

  一般的な市販の網付きタイプのスピーカーであれば、そのままボルトナット等で取り付ければ
  特に問題無いと思います。

  それでもご心配の人は、裏側に補強として 「 市販のインナーバッフルボード 」 をあてて
  ネジでスピーカーと共締めしてやると取付剛性も上がって良いでしょう。



  ↑ 写真:左  市販 ( エーモン工業製 ) のインナーバッフルボードをあてたところ。

    写真:右  スピーカーによっては、取付用のプレートが付属している場合があります。
           付属のプレートがある場合はそれを使用すると良いでしょう。



  ↑ 写真:左  エーモン工業製 インナーバッフルボード 16cm スピーカー用 ( ホンダ用 )
           16cm スピーカーを使う時は、この完全円形のホンダ用がお奨め。

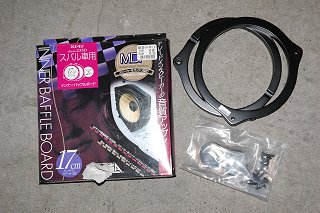

    写真:右  エーモン工業製 インナーバッフルボード 17cm スピーカー用 ( スバル用 )
           17cm 用は、どのメーカー用でも可。( ただし、少々、下記のような加工が必要 )

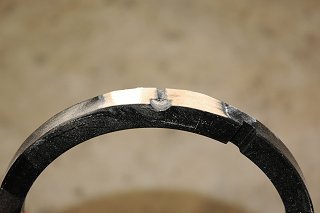

  ↓ 17cm 用は、飛び出た部分が1箇所だけ干渉してしまうので、ノコギリなどで切り落とします。





  ↑ インナーバッフルボードは MDF 合板製なので、加工したら必ず切り口は塗装 すること。
    MDF 合板はそのままだと湿気に弱いので、塗装でコーディングする必要があるのだ。
    塗装はハケ塗りでも、缶スプレーで塗っても OK です。



 ■ 塗装について

  製品は白ゲル状態なので、実際に装着するには塗装が必要です。

  自家塗装 ( DIY で塗装 ) で充分にイケます (^-^)v

  お奨めは、

   表面はリヤシートに合わせて ” つや消しの黒 ”
   裏面はデッドニング材が貼り付きやすいように ” つや有りの色 ( 黒など ) ”

  などが良いでしょう。

  特に ” つや消し黒 ” は塗りやすいので塗装慣れしていない人でも比較的簡単に塗装できます。

  塗料はカー用品店で缶スプレーが売っています。
  実売価格は 1缶 \1,000- 程度なので、塗装代は \2,000- もあれば OK と言う事になります。

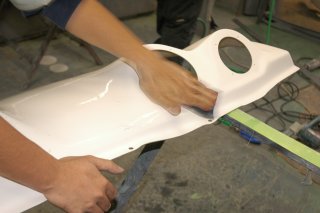

  ↑ 写真:左  1000番ぐらいの耐水ペーパーや、スコッチブライト ( ナイロンたわし ) で
           水を使いながら、まんべんなく擦って表面に細かなキズを付けてやります。
           このように細かなキズを全面に付けてやると、塗装がしっかりと定着します。

    写真:右  ホルツ製の缶スプレー。 実売価格は 1缶 \1,000- 程度。
           つや有りの黒はホイール用の塗料なので密着性が良さそうだよね。
           つや消しの黒はお徳用のビッグサイズ。厚塗りしてもこれ1本で充分だ。



  ↑ 写真:左  裏面の塗装。 裏面にデッドニング材を貼る場合は塗装しておくのがお奨め。
    写真:右  表面の塗装。 つや消し塗料なら、慣れない人でも比較的簡単に塗れます。



  ↑ 塗装完成。  塗料代 \2,000- の塗装でも非常に高級感ある仕上がりだ! (笑)



 ■ デッドニングについて

  塗装が済んだらよく乾かして、デッドニング作業に入ります。



  ↑ スピーカーの近くや、平らな面積の広い部分に 「 制振シート 」 を貼っておきましょう。
    制振シートは適度に貼っておけば OK ですが、予算に余裕のある人は、裏側全面に
    貼っておくと良いでしょう。(^^ゞ

    また、ガラス面やボディーと接する部分には、防音テープを貼って下さい。
    防音テープは幅が 30mm ありますので、外周の表面に 15mm ぐらい乗せるように貼って、
    半分は裏面に折り返して貼ってやると良いです。



  ↑ 写真:左  制振シート 140mm x 75mm サイズ5枚入り。( 2セットぐらい必要 )
           ( エーモン工業 品番 2170 )

    写真:右  防音テープ 30mm x 1m ( 2〜3セット必要 ) スピーカーボードの外周に貼ります。
           ( エーモン工業 品番 2181 )



  ↑ 写真:左  多めにデッドニングしたい人は、色々入ったセットを買うとお得かも。。。
           ( エーモン工業 品番 2189 )

    写真:右  純正と同様、フェルト素材の吸音材。 制振シートを貼った上に貼ります。
           ( エーモン工業 品番 2177 )



 【 次回の予告 】

  さて、スピーカーボードのデッドニングも済んだので、これでスピーカーボード側の取付下準備は
  完了ですね。

  次回はクルマ側のデッドニングや、取付作業です。お楽しみに〜 (^-^)ノ





 ■ 製品のお問い合わせ先

  IMPREZA-NET スペシャル・スピーカー・ボード   →  ご質問 ・ ご購入お申込はこちらへ

  価格 : ¥31,500円

  送料 : 全国一律 ¥2,500円 ( 普通の宅配便で送れるサイズではないのでご理解願います )

        ※ 直接受け取りに来られる場合は、送料はかかりません。


   ※ 適合車種 : GD 型 アプライドモデル A 〜 E ( F 型については確認中 )

   ※ ご質問など、お気軽にメール下さい。


 販売に関する表記事項 :

 販売窓口  IMPREZA-NET まさ!
 ホームページ  http://www.impreza.gr.jp/
 連絡先  メール : speaker@impreza.gr.jp
 当方の住所・氏名およびTELはメールに明記します。
 商品代金以外の料金  振込手数料 ( 銀行振込・郵便振替 )
 宅配便で送る場合は送料がかかります。
 代金の支払い方法  前払いでお願いします。
 ご注文の有効期限  ご注文確認メール送付から1週間以内にご送金願います。
 メール送付後、1週間以上ご入金またはご連絡が無い場合は
 キャンセルとさせて頂きます。あらかじめご理解ご容赦願います。
 商品の引渡時期  在庫がある場合はすぐに発送致します。
 在庫が無い場合は製品が出来次第、順次発送致します。
 ※ まとめて発送するため、そのタイミングによってお待たせする
   場合があります。あらかじめご理解ご容赦願います。
 返品の可否  基本的に個人売買のためノークレーム・ノーリターンでお願いします。
 未使用状態で割れやヒビなどの不良があった場合は、当方負担で
 新品交換致します。
 キャンセルの扱い  代金ご入金後のキャンセルは出来ません。


 ご注意 :

  ※ 製品は品質向上を目的に、予告無く形状および製法、仕様等を変更する場合があります。

  ※ 純正の内張を外してその代わりに取り付けるタイプです。( 内張トレードイン )

  ※ この製品は オーディオ用 DIY 素材です。ご使用される方の好みや用途に合わせて加工等が
    必要な場合があります。あらかじめご理解願います。

  ※ 写真はつや消しブラックに塗装済みですが、製品は FRP 製で白ゲル状態です。
    実際にお使いになる際に、塗装、または、合皮張りなど行って下さい。

  ※ FRP 製品のため、新品時は樹脂の臭いがしますので運転中は換気に気を付けて下さい。
    また、臭いが気になる人は、ある程度の期間、陰干し等を行って臭いを抜いて下さい。

  ※ 製品にスピーカーやスピーカーカバー等は付属しません。別途ご用意下さい。

  ※ リヤシートの後には純正のスピーカー配線がありませんので、別途配線が必要です。

  ※ 製品および製品取付周辺にはデッドニングが必要です。別途デッドニング材をご用意下さい。

  ※ ISO FIX チャイルドシートのテザーアンカーは使用不可です。

  ※ リヤワイパーあり用と、リヤワイパー無し用の2種類があります。

  ※ 製作協力 : ないる屋
